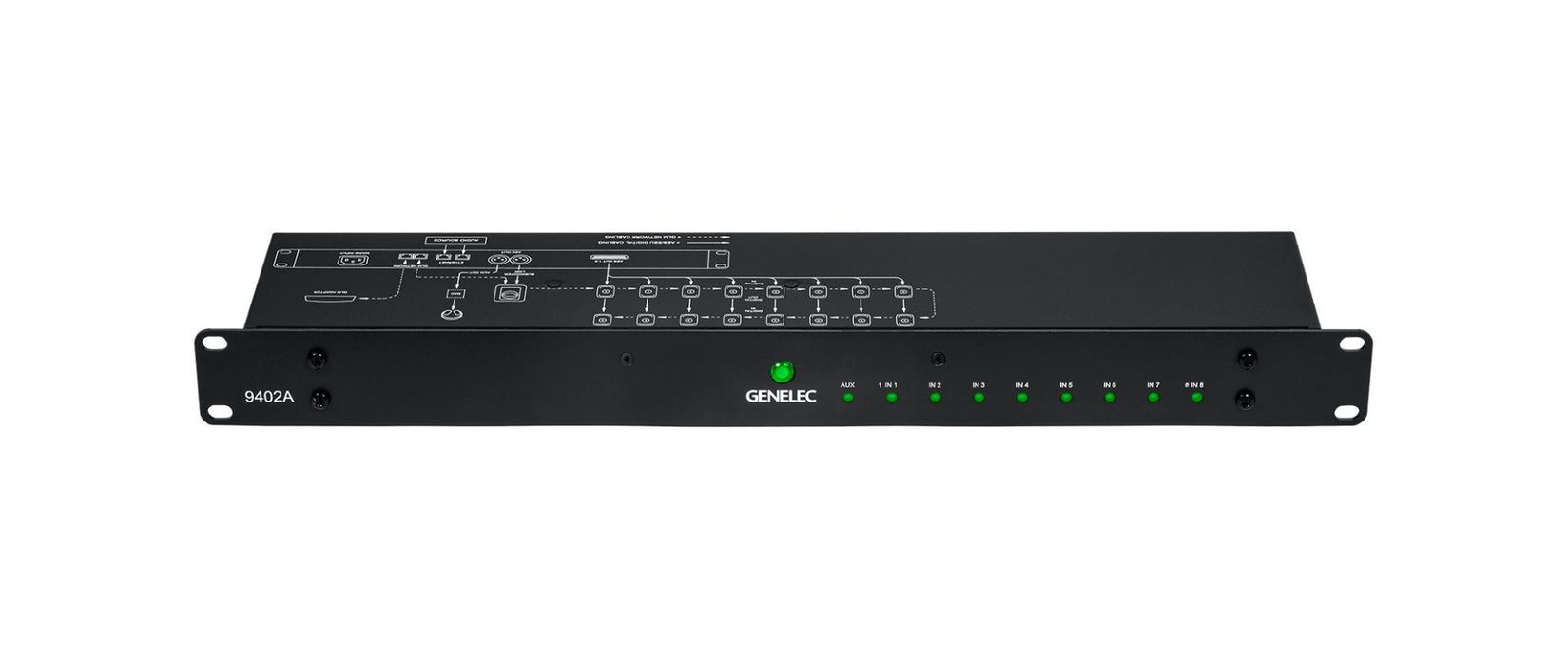

GENELEC 9402A System Management Device per Network Audio-over-IP Dante

Il Genelec 9402A System Management Device collega i sistemi Smart Active Monitoring (SAM) alle reti broadcast e di produzione moderne. È pensato per configurazioni immersive e scalabili. Il 9402A distribuisce audio multicanale su infrastrutture IP standard, con particolare attenzione ai flussi di lavoro Dante e all’affidabilità del sistema.

Principali funzionalità

• Il Genelec 9402A System Management Device è un’interfaccia Audio-over-IP (AoIP) multicanale.

• È progettato per sistemi immersivi e scalabili.

• Integra i sistemi Smart Active Monitoring (SAM) in ambienti di produzione e broadcast.

• Supporta audio multicanale non compresso, a bassa latenza e alta risoluzione su reti IP standard, in particolare Dante.

• Streaming audio immersivo da DAW, ad esempio Dolby Atmos Renderer, verso monitor e subwoofer SAM tramite Dante AoIP.

• Monitoraggio AoIP a 16 canali con bass management per subwoofer 73xx.

• Calibrazione della sala e gestione del sistema di monitoraggio tramite GLM.

• Soluzione dedicata agli utenti Dante; per Ravenna è disponibile il 9401A.

Caratteristiche operative

• Abilita i sistemi di monitoraggio SAM all’uso in reti AoIP (Dante, AES67, ST2110).

• Trasmissione bit-perfect, senza conversioni o alterazioni del segnale audio.

• Utilizzabile con Dante Controller, Dante Director e Dante Domain Manager per discovery, routing, gestione e crittografia dei flussi.

• È possibile aggiungere più unità per aumentare il numero di canali. Un 9402A supporta formati immersivi fino a 9.1.6 (16 canali).

• Compatibile con i subwoofer Genelec della serie 7300.

• Uscita AES stereo ausiliaria per cuffie o monitoraggio secondario.

• Integrazione con GLM 5.2 per calibrazione e controllo del sistema.


Connessione alla rete IP

• Si integra in infrastrutture e flussi di lavoro Dante esistenti.

• L’ingresso di rete ridondante (ST2022-7) aumenta l’affidabilità operativa.

• Supporta Dante Media Encryption, Dante Controller, Dante Director (gestione cloud) e Dante Domain Manager (server di gestione locale).

Connessione ai sistemi di monitoraggio SAM

• Fa parte della piattaforma di monitoraggio UNIO e dei relativi servizi.

• Compatibile con i monitor Genelec SAM e con i subwoofer 73xx.

• Struttura scalabile: ogni 9402A aggiunge 16 canali e una connessione subwoofer.

• Facilita l’aumento dell’SPL sulle basse frequenze tramite l’uso di più subwoofer.

• Si configura in base al formato, al layout e alla sala di ascolto tramite GLM 5.2 o successivo.


ALTRE SPECIFICHE TECNICHE

• Formati ingresso: Dante, AES67, ST2110-30.

• Formato uscita: AES3.

• Canali: 16 uscite AES/EBU.

• Fs supportate: 44,1 / 88,2 / 96 / 176,4 / 192 kHz.

• Risoluzioni supportate: 16 / 24 / 32 bit.

• Ethernet: doppia Gigabit (ridondante).

• Formato: rack 1U.

• Risposta in frequenza, -1 dB: 1 Hz - (fs/2) kHz.

• THD+N, tono 1 kHz a 0 dBFS: -140 dBFS / 0,00001%.

• Tensione di rete: 100 - 230 V.

• Frequenza di rete: 50 - 60 Hz.

• Consumo: < 4,5 W (ISS), 12 W max (normale).

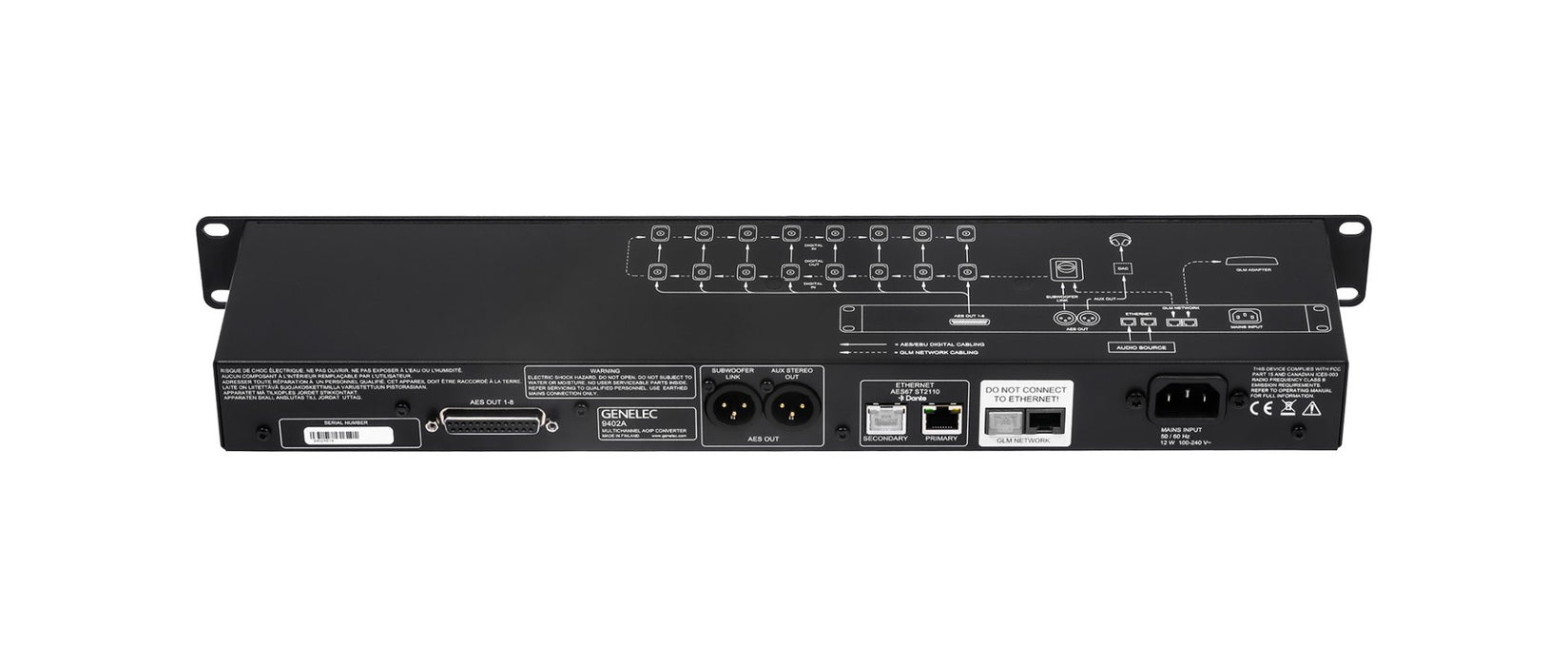

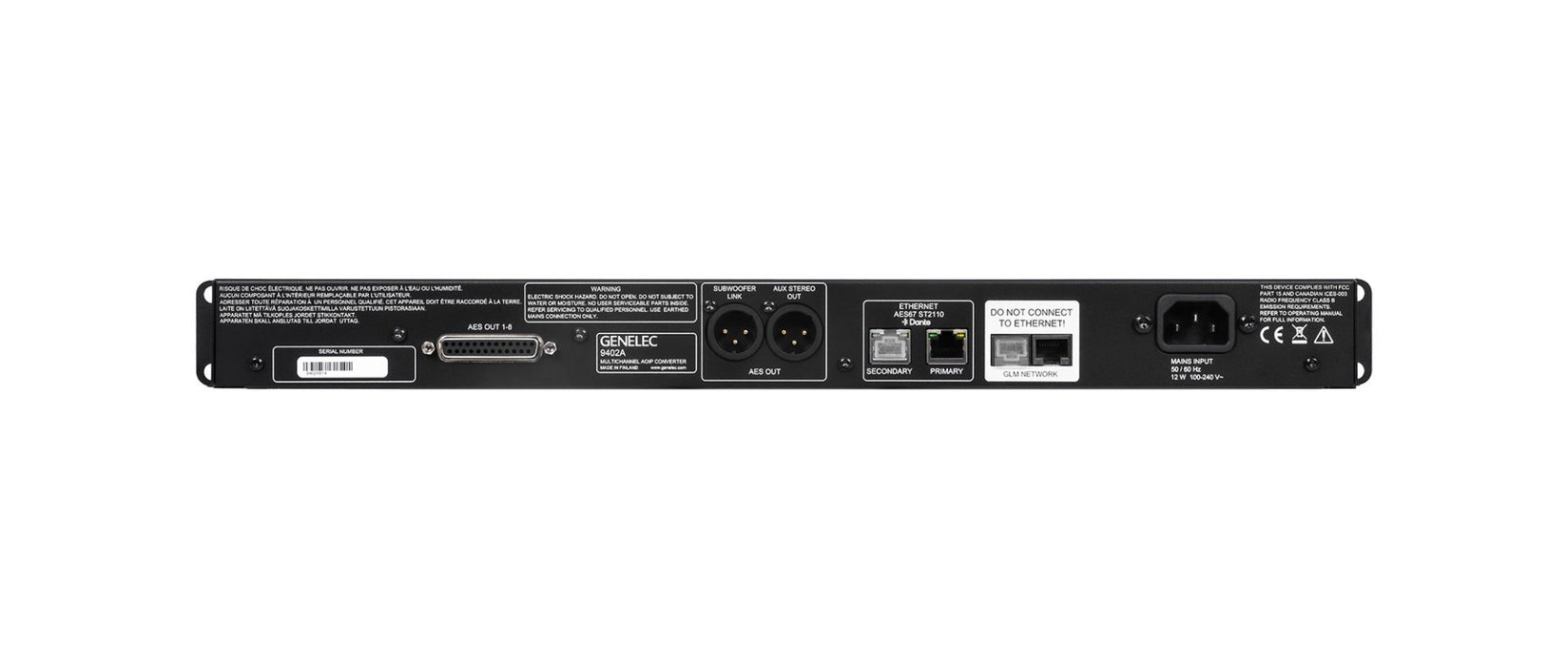

CONNETTORI

• Connettore di alimentazione: IEC tipo C14.

• Ethernet: RJ45, CAT5 o superiore.

• 8 uscite AES: DB25, pinout compatibile AES59.

• Uscita subwoofer: XLR maschio.

• Uscita ausiliaria: XLR maschio.

• Impedenza uscita AES: 110 Ω differenziale.

• Livello uscita AES: 2,5 Vpp.


ALTRE FUNZIONI

• Rete Genelec Loudspeaker Manager (GLM).

• Modalità di risparmio energetico Intelligent Signal Sensing (ISS).

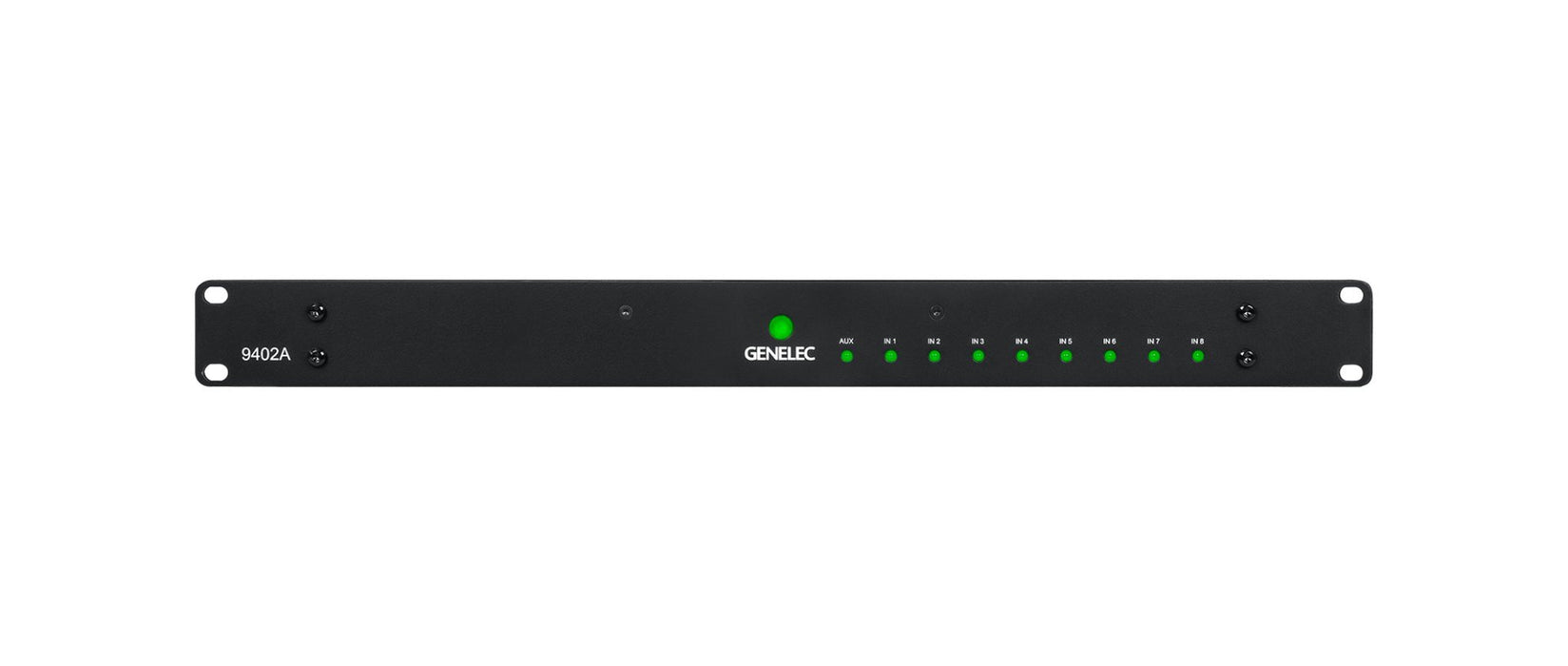

• Interruttore ON/OFF sul pannello frontale.

• LED ON/Standby sul pannello frontale.

• LED di attività dei canali di uscita.



• Dimensioni (A x L x P): 43 x 483 x 105 mm

• Peso: 2 kg
